Végre elkészül a hűtőblokk...

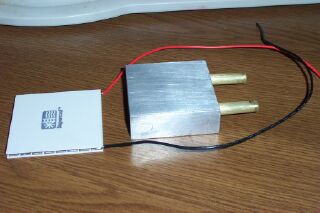

Végre bemutathatom a PowerBox egyik alapelemét, az alumíniumból (alu) készült hűtőblokkot:

Ilyen blokkokat szerelek a peltier elemek oldalaira. Összesen 3 ilyen alumínium blokk lesz a rendszerben. Ebből kettő a két peltier elem meleg oldalán lesz, ez fogja remélhetőleg elfogadható hőmérsékleten tartania modulokat. Egy harmadik blokk két oldalára lesz felszerelve a két peltier elem egy-egy hideg oldala. Vagyis szendvicsszerűen veszi közre a két peltier elem ez a harmadikat, úgy ahogy a cikk első felében írtam. Ebben állítom elő a hideg hűtőfolyadékot.

Ez a blokk 60x60x20mm-es. 8-as belső járatokkal láttam el, így 4x tud a víz ide-oda áramolnia blokkban. Majdnem elrontottam a blokkot, hiszen én abban a hitben voltam, hogy 55x55mm-es peltier elemeim vannak. nem is tudom, honnan vettem ezt, de amikor elkészült az első blokk és rátettem, kissé meglepődtem. A peltier elem 1mm-es körbe nagyobb, mint a 60x60-as blokk. Mint kiderült 62x62mm-es peltier elemekkel van dolgom...

De az, hogy 1mm-es kisebb nem lesz különösen érdekes, hiszen a hűtőhidak a modulban beljebb vannak. Még jó, hogy nem 55x55mm-es blokkokat terveztem...

A képet látva egyből feltűnhet, hogy a csonkok rézből vannak, a blokk padig alumíniumból van. Ezt a két anyagot nagyon nehéz lenne fémesen összerögzíteni, így nem is kísérleteztem ezzel, beragasztottam a csonkokat. Remélem elég erős lesz... Egyébként ilyen méretű alu blokkokat már hegeszteni is lehet, persze speciális berendezés szükséges. Pl. ott vállalnak ilyen munkát, ahol a kocsik alu hengerfejét javítják. A csonkokat viszont nem lehet belehegeszteni, mert a cső fala túl vékony, és egyszerűen a művelet során elolvad. (Már korábban kipróbáltam, nem ment, így most kihagytam a szenvedést.

Így módosul az az adat, amit az előző részben írtam, nevezetesen, hogy kb. 5 Watt/négyzetcentiméter hőtermelés éri majd a meleg oldalt hűtő blokkot, mert 4.5 Watt/négyzetcentiméter lesz, de ez most nem olyan lényeges. (Ez kb. tizedrésze, mint amire egy jelenleg használatos réz blokkot használunk.)

A következő lépés a meleg leadó egység elkészítése lesz. Arról majd a negyedik részben fogok beszámolni.
