Dátum : 2002-07-01 07:37:25
Szerző : gigahertz


Szerencsére a TI4200-as Geforce 4-es videokártya is bírj a tuningot. Minimális ráfordítással simán kihozhatjuk belőle a Ti4600-as tempóját. A maximális sebesség érdekében ügyelnünk kell az alaplap és a CPU választásra is...

Végre egy Ti4200-as videokártya képességeit is tesztelhettük. Érdekesnek tartom, hogy először a Ti4600-as jelent meg, majd ennek valamivel lassabb változata, a Ti4400 is forgalomba került és végül a Ti4200. Talán logikusabb lett volna ezeket vagy egyszerre piacra dobni, vagy először a Ti4200-as kártyát és utána az erősebbeket...

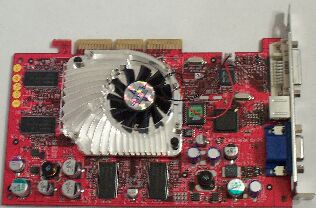

A doboz alapján már látszik, hogy MSI videokártyáról lesz szó. A 64Mbyte-os változat esetén is a kártya mindkét oldalán vannak memória áramkörök. De ezeket nem kell külön hűteni, csak a GPU-n lapul egy nagyobbacska hűtőborda:

MSI Live VGA BIOS
MSI Live VGA Driver
 MSI 3D!Turbo Experience™!

A dobozban még pár CD-t, kábeleket és a leírást találjuk:

1.

Driver + utility CD

2.

CD tartalma

3.

No One Lives Forever (2db CD)

4.

Aquanox

5.

Sacrifice

6.

Kollekció

Ballistics Demo

Tom Clancy"s Rogue Spear-Black Demo

Tom Clancy"s Recon Demo

Comanche 4 Demo

Fallout Tactics Demo

SWAT 3: Close Quarters Battle Demo

Serious SAM: The First Encounter Demo

Kábelek / csatlakozók:

Megnevezés

1.

S-Video / RCA+S-Video

2.

S-Video / S-Video

3.

DVI / VGA

Nézzük a MHz táblázatot, ebből kiderül, hogy a Ti4200-as kártyának hol van a helye:

Videokártya típusa

GPU órajel

Memória órajel

Geforce 4 Ti4600

300 MHz

650 MHz
Geforce 4 Ti4400

275 MHz

550 MHz
Geforce 4 Ti4200

250 MHz

513MHz

Geforce 3 Ti500

240 MHz

500 MHz
Geforce2 GTS
200 MHz
333 MHz

Geforce2 MX (NV11)
175MHz

166 MHz

Geforce2 Pro

220 MHz
400 MHz
Geforce2 Titanium
250 MHz
400 MHz
Geforce3
200 MHz
460 MHz

Geforce3 Ti200
175 MHz
400 MHz

Vagyis csak egy hajszálnyival jár magasabb frekvencián, mint egy Geforce 3 Ti500, persze itt a Geforce 4 GPU újításai miatt nem lehet csak MHZ alapján összehasonlítani egy Ti500-as és egy Ti4200-as videokártyát...

A Ti4200-as a következő felbontásokat és frissítési frekvenciákat támogatja:

Felbontás
Színmélység
Képfrissítési frekvencia

640x480
8/16/32 bit
60Hz - 240Hz
800x600
8/16/32 bit
60Hz - 240Hz
1024x768
8/16 bit
60Hz - 240Hz
1024x768
32 bit
60Hz - 200Hz
1152x864
8/16 bit
60Hz - 200Hz
1152x864
32 bit
60Hz - 170Hz
1280x960
8/16 bit
60Hz - 170Hz
1280x960
32 bit
60Hz - 150Hz
1280x1024
8/16 bit
60Hz - 170Hz
1280x1024
32 bit
60Hz - 150Hz
1600x900
8/16 bit
60Hz - 150Hz
1600x900
32 bit
60Hz - 120Hz
1600x1200
8/16 bit
60Hz - 120Hz
1600x1200
32 bit
60Hz - 100Hz
1920x1080
8/16 bit
60Hz - 100Hz
1920x1080
32 bit
60Hz - 85Hz
1920x1200
8/16 bit
60Hz - 100Hz
1920x1200
32 bit
60Hz - 85Hz
1920x1440
8/16 bit
60Hz - 85Hz
1920x1440
32 bit
60Hz - 75Hz
2048x1536
8/16 bit
60Hz - 75Hz
2048x1536
32 bit
60Hz

Nekem úgy tűnt, hogy 3.6ns-os memóriával szerelik az MSI Ti4200-as videokártyát, ami a DDR miatt azt jelenti, hogy 555MHz-en is lehetne hajtani a memóriákat. Az a legszebb az egészben, hogy ha valaki hajlandó egy-egy kis ventilátort szerelni a kártya két oldalára, hogy a memóriák kellőképpen hűtve legyenek, akkor a Ti4600-as beállításait simán elviseli! Vagyis a GPU a 250MHz helyett 300MHz-en is düböröghet és a memória az 513MHz helyett 650MHz-en. Extra ventilátor nélkül 650MHz-en már szemeteli a képet, de 633MHz-en már extra hűtőventilátor nélkül is jó a kép és nem fagy le a "szerkezet".

Nagyon feltűnő tuning utilityt találunk a telepítő CD-n:

Első látásra nagy a káosz...

Vannak olyan Geforce videokártyák, ahol szoftverből befolyásolni lehet a különböző feszültségeket, így pl. a GPU feszültsége is átírható. Ennek igazából az a jelentősége, hogy magasabb core/memória feszültség mellett jobban tuningolható a videokártya. Persze ekkor sokkal valószínűbb, hogy egycsapásra tönkremegy a videokártya. Mindegy itt ezzel nem kell törődnünk, mert letiltották a feszültség emelést és amennyire sikerült utánajárnak csak forrasztgatások árán lehet korrigálni a dolgon....

A memória frekvenciát a bal alsó részen állíthatjuk. A le-fel nyíl segítségével növelhetjük a frekvenciát. Hasonló a helyet a GPU frekvenciával is. Miután beállítottuk a kísérleti értékeket, alkalmazni kell a dologt. Pár másodperces várakozás után a program rákérdez, hogy a gép újraindítása után ezentúl mindig ezzel a frekvenciával induljon-e a kártya. Kezdetben célszerű mindezt tiltani, mert ha mégsem bírja a kártya az adott frekvenciát, akkor pár percig szenvedni kell utána mire elfelejti a túlzott beállításokat.

A másik érdekes dolog, hogy ez az overclock utility-t a böngészőnkkel tölthetjük be, ami az én esetemben az Internet Explorer volt. Ház egy kicsit érdekesen néz ki, hogy egy web-es felületen állíthatjuk a videokártya paramétereit...

Sajnos a hőmérséklet kijelzés és a ventilátor fordulatszámmérés sem lehetséges. Utóbbi azért mert kéteres vezeték megy a ventilátorhoz, előbbi pedig azért, mert a hőmérő részt egyszerűen kispórolták...

Az erősebb videokártyáknál nagyon sokat számít, hogy milyen alaplap/CPU van alattuk, a gyengébb kártyáknál értelemszerűen nem számít annyira.

Ezért több konfigurációval is kipróbáltam a kártya tudását.

Nézzük:

Minden, az alábbi táblázatban szereplő egyéb videokártyát a következő tesztgéppel használtam:

AMD konfiguráció:

Alaplap

Abit KG7 (DDR)

Processzor

AMD XP 1900+ (1600MHz)

Memória

256M DDR (266MHz, leggyorsabb beállítás)

Winchester

Maxtor 40G 7200 RPM (ATA100)

Természetesen ezzel is kipróbáltam a Ti4200-as tudását.

A továbbiakban, ahol a tuning beállítás szerepel, akkor a 633/300MHz (Memória/GPU ) érvényes.

Intel konfigurációk:

1-es Intel konfiguráció:

Alaplap

Gigabyte GA8ITXE

Processzor

Intel Pentium 1.6GHz P4 Northwood

Memória

512M RAMBUS

Winchester

Maxtor 40G 7200 RPM (ATA100)

2-es Intel konfiguráció:

Alaplap

JETWAY 845DBA

Processzor

Celeron 1.7GHz

Memória

256M DDR

Winchester

Maxtor 40G 7200 RPM (ATA100)

Őszintén szólva nem hittem volna, hogy ennél az erős videokártyánál milyen sokat számít az a tény, hogy Celeron 1.7GHz-es processzor van az alaplapban, vagy 1.6GHz (512kb) Pentium 4-es processzor.

Kezdetben az 1.7GHz-es Celeron processzor volt az alaplapban és ekkor azt tapasztaltam, hogy 3DMark 2000-alatt csak olyan pontszámok jönnek ki, mint amikor egy AMD XP 1900+ és Geforce Ti200-as párosítással.

3DMark 2001 alatt kevésbé volt látványos a Celeron/Pentium4/AMD processzor mellett nyújtott pontszámkülönbség.

3DMark2000:

konfig.

1-es Intel

1-es Intel

2-es Intel

AMD

AMD

AMD

AMD

AMD

AMD

Jellemző

MSI Ti4200

MSI Ti4200 tuning

MSI Ti4200

MSI Ti4200

MSI Ti4400

Leadtek Ti4600

Radeon 7500

Radeon 8500

Leadtek

Gf3 Ti200

3DMark Result

7652

7803

12112

12002

12617

13092

8417

11781

9463

CPU Speed

512

510

725

720

719

722

648

718

681

Helicopter Low Detail

126.9 fps

131.6 fps

228.1 fps

230.0 fps

236.7 fps

245.3 fps

169.3 fps

233.3 fps

193.1 fps

Helicopter Medium Detail

99.9 fps

102.7 fps

172.1 fps

179.2 fps

180.1fps

186.6 fps

118.4 fps

171.9 fps

143.4 fps

Helicpoter High Detail

78.7 fps

81.2 fps

118.0 fps

120.1 fps

126.2 fps

133.0 fps

56.6 fps

97.7 fps

73.9 fps

Adventure Low Detail

189.4 fps

192.7fps

290.7 fps

293.2 fps

296.1 fps

310.0 fps

175.1 fps

270.8 fps

182.6 fps

Adventure Medium Detail

88.4 fps

88.2 fps

126.6 fps

129.9 fps

133.1 fps

135.5 fps

113.2 fps

130.1 fps

120.9 fps

Adventure High Detail

54.4fps

53.8 fps

73.9 fps

78.0 fps

79.1 fps

80.6 fps

68.8 fps

78.0 fps

74.4 fps

Fill Rate (Single Texturing)

933.6 MTexels/s

1127.2 MTexels/s

937.1 MTexels/s

1002.2 MTexels/s

1072.9 MTexels/s

1174.8 MTexels/s

391.3 MTexels/s

912.1 MTexels/s

615.6 MTexels/s

Fill Rate (Multi Texturing)

1906.4 MTexels/s

2274.1 MTexels/s

1920.5 MTexels/s

2023.0 MTexels/s

2126.1 MTexels/s

2326.9 MTexels/s

838.7 MTexels/s

1920.0 MTexels/s

1207.2 MTexels/s

High Poligon Count (1 Light)

29162 kTriangles/s

29371 kTriangles/s

34287 kTriangles/s

34999 kTriangles/s

35988 kTriangles/s

36869 kTriangles/s

17014 kTriangles/s

27848 kTriangles/s

19439 kTriangles/s

High Poligon Count (4 Lights)

15318 kTriangles/s

16733 kTriangles/s

17908 kTriangles/s

19613 kTriangles/s

19613 kTriangles/s

21318 kTriangles/s

10318 kTriangles/s

19328 kTriangles/s

9698 kTriangles/s

High Poligon Count (8 Lights)

10075 kTriangles/s

11842 kTriangles/s

10285 kTriangles/s

1003.1 kTriangles/s

10711 kTriangles/s

11739 kTriangles/s

6897 kTriangles/s

12945 kTriangles/s

5082 kTriangles/s

8MB Texture Rendering Speed

565.5 fps

533.8 fps

800.2 fps

811.3 fps

873.0 fps

961.1 fps

477.4 fps

736.7fps

501.1fps

16MB Texture Rendering Speed

322.1fps

317.3 fps

578.9 fps

521.2 fps

556.8 fps

592.7 fps

443.9 fps

586.6 fps

466.7 fps

32MB Texture Rendering Speed

175.5 fps

174.4 fps

309.0 fps

189.3 fps

201.5 fps

317.5 fps

272.7 fps

309.7 fps

312.9 fps

64MB Texture Rendering Speed

92.1 fps

90.6 fps

159.7 fps

148.4 fps

157.0 fps

164.8 fps

141.0 fps

157.8 ps

153.0 fps

Bump Mapping (Emboss, 3 pass)

401.0fps

392.9 fps

461.4 fps

501.0 fps

516.2 fps

567.5 fps

257.8 fps

368.5 fps

297.7 fps

Bump Mapping (Emboss, 2 pass)

552.2 fps

535.7 fps

630.2 fps

689.7 fps

704.4 fps

785.2 fps

321.1 fps

444.6 fps

413.7 fps

Bump Mapping (Emboss, 1 pass)

907.8 fps

885.2 fps

1018.9 fps

1098.3 fps

1139.6 fps

1284.9 fps

675.8 fps

821.5 fps

688.4 fps

3DMark2001 részletei:

konfig.

1-es Intel

1-es Intel

2-es Intel

AMD

AMD

AMD

AMD

AMD

AMD

Jellemző

MSI Ti4200

MSI Ti4200 tuning

MSI Ti4200

MSI Ti4200

MSI Ti4400

Leadtek Ti4600

Radeon 7500

Radeon 8500

Leadtek

Gf3 Ti200

3DMark Score

8065

8606

9047

9051

9108

9894

4780

8107

6457

Game 1 (Low)

111.6 fps

116.0 fps

133.7 fps

120.9 fps

121.5 fps

144.8 fps

68.4 fps

128.7 fps

99.7 fps

Game 1 (High)

35.8 fps

35.4 fps

45.4 fps

48.8 fps

50.8ps

51.7 fps

36.8 fps

51.2 fps

46 fps

Game 2 (Low)

149.9 fps

167.9 fps

155.8 fps

170.0fps

170.5 fps

181.2 fps

78.2 fps

137.6 fps

85.2 fps

Game 2 (High)

86.2 fps

93.8 fps

91.5 fps

95.6 fps

97.9 fps

103.6 fps

40.7 fps

74.8 fps

49.5 fps

Game 3 (Low)

113.2fps

114.6 fps

132.5 fps

117.5 fps

121.9 fps

131.6 fps

89.6 fps

125.0 fps

106.8 fps

Game 3 (High)

52.8 fps

53.6 fps

62.6 fps

51.1 fps

54.7 fps

61.6 fps

43.4 fps

59.6 fps

53.6 fps

Game 4

41.1 fps

48.2fps

41.9 fps

44.8 fps

45.1 fps

49.0 fps

----

24.3 fps

28.1 fps

Fill Rate (Single Texturing)

871.4 MTexels/s

1056.7 MTexels/s

876.6 MTexels/s

911.2 MTexels/s

951.5 MTexels/s

1056.7 MTexels/s

395.0 MTexels/s

691.1 MTexels/s

560.5 MTexels/s

Fill Rate (Multi Texturing)

1927.7 MTexels/s

2320.3 MTexels/s

1927.7 MTexels/s

1967.2 MTexels/s

2121.1 MTexel/s

2322.6 MTexel/s

1110.4 MTexels/s

1998.2 MTexel/s

1150.9 MTexel/s

High Poligon Count (1 Light)

40.9 MTriangles/s

46.6 MTriangles/s

43.6 MTriangles/s

45.0 MTriangles/s

46.0 MTriangles/s

48.8 MTriangles/s

12.2 MTriangles/s

35.2 MTriangles/s

13.7 MTriangles/s

High Poligon Count (4 Lights)

10.5 MTriangles/s

12.5 MTriangles/s

10.5 MTriangles/s

11.0 MTriangles/s

11.5 MTriangles/s

12.5 MTriangles/s

2.8 MTriangles/s

9.9 MTriangles/s

2.7 MTriangles/s

Bump Mapping

126.0fps

141.4 fps

129.9 fps

130.2 fps

135.8 fps

150.2 fps

99.4 fps

101.0 fps

99.8 fps

DOT3 (Bumps M)

120.0 fps

145.6 fps

120.1 fps

131.4 fps

135.6 fps

149.2 fps

58.7 fps

87.4 fps

90.8 fps

Vertex Shader

82.7 fps

99.3 fps

83.4 fps

92.8 fps

93.6 fps

98.5 fps

43.0 fps

58.3 fps

38.6 fps

Pixel Shader

100.3 fps

120.4 fps

100.7 fps

110.3 fps

112.1 fps

123.2 fps

----

76.5 fps

66.1 fps

Advanced Pixel Shader

77.4fps

92.8fps

77.8 fps

86.7 fps

87.4 fps

95.5 fps

--------

75.9 fps

--------

Point Sprites

25.7 MSprites/s

31.3 MSprites/s

25.8 MSprites/s

27.8 MSprites/s

28.4 MSprites/s

30.0 MSprites/s

10.4 MSprites/s

28.0 MSprites/s

13.0 MSprites/s



A Quake Timedemo eredményei is érdekesen alakultak (32bit, minden a maximumon). Itt is azt a következtetést vonhatjuk le, hogy a Celeron (pl. 1.7GHz) processzoros alaplapban van a Ti4200-as videokártya, akkor nem igazán mutatja ki a foga fehérét. Ám AMD és P4 Northwood mellett már meglehetősen jó FPS eredményeket produkál, az AMD-ről nem is beszélve:

Felbontás

Ti4200 + 1.7GHz Celeron

Ti4200 + 1.6GHz P4

Ti4200 tuning + 1.7GHz Celeron

Ti4200 tuning + 1.6GHz P4

640x480

200 FPS

258 FPS

203 FPS

260 FPS

800x600

200 FPS

250 FPS

202 FPS

255 FPS

1024x768

185 FPS

313 FPS

194 FPS

233 FPS

1280x1024

145 FPS

151 FPS

164 FPS

177 FPS

1600x1200

107 FPS

107 FPS

128 FPS

130 FPS

Az említett AMD konfigurációval, összehasonlítva a Ti4400 és Ti4600-as videokártyákkal:

Felbontás

Ti4600

Ti4400

Ti4200

640x480

261 FPS

220 FPS

201 FPS

800x600

215 FPS

199 FPS

192 FPS

1024x768

204 FPS

197 FPS

190 FPS

1280x1024

168 FPS

162 FPS

159 FPS

1600x1200

141 FPS

135 FPS

129 FPS







Szponzor : Ramiris Rubin Rt.



Warning: require(../forum/centercomments.php) [function.require]: failed to open stream: No such file or directory in /var/www/www.szamitogep.hu/show/read.php on line 95

Warning: require(../forum/centercomments.php) [function.require]: failed to open stream: No such file or directory in /var/www/www.szamitogep.hu/show/read.php on line 95

Fatal error: require() [function.require]: Failed opening required '../forum/centercomments.php' (include_path='.:/usr/share/php/') in /var/www/www.szamitogep.hu/show/read.php on line 95
