Elhatároztam, hogy készítek egy vízhûtésû számítógépházat, a következõ célokat tûztem ki magam elé:

Nézzük sorba a követelményeket/célokat:

1. "Néma csendben üzemeljen":

Ekkor eleve eszünkbe kell, hogy jusson a vízhûtés, mert ezzel ez a probléma megoldható. De a meleg leadó egységen a hûtõ levegõ könnyedén haladjon át, ekkor 6 Volton üzemelõ ventilátorok is elegendõ légáramot jelentenek, ami a csend egyik alapköve

2. "A ma kapható legnagyobb processzor is alacsonyabb hõmérsékleten tartsa, mint egy jó léghûtõ":

Tehát nem kell feltétlenül arra törekednünk, hogy elérjük a világ leghidegebb processzora címet, csupán arra, hogy 25 fokos környezeti hõmérsékletnél 40 fok körül lehessen tartani mondjuk egy AMD 2100+- processzort (teljes terhelés esetén).

3. "Szép legyen":

Csinos házat kell választani és ne lógjanak ki csövek... kívülrõl legyen olyan mint egy normál PC ház.

4. "Legyen benne túlmelegedés elleni védelem":

Ha valamilyen oknál fogva megszünne a vízáramlás a processzor hûtõblokkjában, vagy elromlanának a meleg leadót szellõztetõ ventilátorok, akkor a blokk túlmelegedhet. Olyan egység kerül a CPU hûtõblokkra, ami 70 fokos hõmérsékletnél megszünteti az alaplap áramellátását, ezzel megmenekül a processzor...

5. "Rendelkezzen vízáramlás mérõvel":

Most olyan vízáramlás mérõt készítettem, melyhez elektromos vezetékek is mennek. Optikai úton ellenõrzi egy kis egység, hogy van-e vízáram és ez hozzávetõlegesen mennyi?

Nos azt már most leszögezhetjük, hogy a most következõ gép nem mindennapi megoldás lesz. Gyakorlatilag minden saját tervezés és kivitelezés eredménye. És a gép hangja.... zseniális, a power LED-et mindig meg kell nézni, hogy üzemel-e (ha a monitor ki van kapcsolva)... ugyanis a hangja minimális!!!

Ha megnézzük ezt a képet, akkor látszólag egy mezei, de csinos MIDI tornyot látunk. Elõlapi USB kivezetéssel is rendelkezik, de most nem ez a fontos. Ha jobban megnézzük, akkor az egyik oldallapján egy rácsot fedezhetünk fel.

Az oldallapon dekopír fûrésszel vágtam egy nyílást és erre tettem rá a fehér szellõzõrácsot.

Egyáltalán nem olyan egyszerû kivágni egy PC ház oldalát, mert viszonylag kemény így a lemezvágó olló szóba sem jöhet. Sarokcsiszolóval (flex vagy sikító) sem túl jó ötlet a nyesésnek nekiállni, mert kegyetlenül melegszik a lemez és leég a festék, nehéz tartani az egyenest... a szikrákról nem is beszélve. A dekopír fûrész is csak egy kompromisszum, mert az szerintem elég hangos és könnyen törik a fûrészlap. Bátrabbak lomfûrésszel is próbálkozhatnak.

Az elõlap mögött 4db a hátlapon 2db ventilátornak van hely. De sajnos a lyukak ugyan sûrûk de aprók, így nagyon "lebutul" egy ide felszerelt ventilátor, alig fúj! Az a fehér rács, sokkal jobb levegõ kiáramlást biztosít, mert a levegõ szinte akadálytalanul haladhat át. A redõk miatt pedig nem eshet bele semmi...

Kezdjük a túlmelegedés érzékelõvel. Ezt a processzor hûtõblokkjára lehet erõsíteni Az alumínium tömbbe van benne az érzékelõ, amit egy csavar rögzít.

Az érzékelõ két végét a tápegységhez csatlakoztattam. A tápegységet kicsit átépítettem. Itt most nem csak a csendesítésre gondolok, hanem beépítettem némi elektronikát, ami automatikusan kapcsolja majd a szivattyút. Így ha mûködik a gép, akkor a szivattyú is teker, ha pedig ki van kapcsolva akkor a motor is pihen. Lényeg, hogy ha elérné a CPU hûtõblokk a 70 fokos hõmérsékletet, akkor az alaplaptól és a kezelõ személytõl függetlenül nem ad áramot az alaplapnak, így megóvja a számítógépet az esetleges károsodástól.

A túlmelegedés érzékelõt a hûtõblokk lefogó alá kell beszorítani. Elõször azt gondoltam, hogy érdemes hõvezetõ pasztát tenni a blokk teteje és az alumínium érzékelõtartó közé, de kiderült így is pontosan 70 fokon kapcsolt ki a tápegység. Általában az egyszerû dolgok nagyon megbízhatóak, remélem itt sem lesz ez másként.

Itt a következõ csoda, a vízáramlás mérõ. Az alaplap CPU FAN csatlakozójára kell dugni a fehér 3 pólusú csatlakozót. Egy üreges réztömb volt a kiindulópont. Ebbe egy mûanyag lapát került. A lapátot acél tengely tartja, mindkét végén sikló csapágyazás van. Plexit használtam fedõkét (füst színû). De a tengely végét nem ez tartja, hanem egy rúd, az szerintem a képen is látszik. Kicsit bepárásodott a plexi, mert a próbák során szájjal fújtam a csõbe, hogy pörög-e és néztem a monitoron az RPM értéket. A rekordom 14000RPM!!! Ugyanis négy lapátja van a propellernek, ami eleve négyszerezi a frekvenciát. Ha hirtelen jó nagyot belefújok, akkor 3500-as fordulatszámra fel tudom gyorsítani a rendszert...

Ilyen hátulról. Az egyik oldalon egy extra nagy fényerejû zöld színû LED van, ez belevilágít az üregbe. Nem tudom miért ilyen drágák, ezek az új technológiával készült kék-zöld-fehér színû LEDek, de darabját majdnem egy ezresért mérték...

A másik oldalon egy foto tranzisztor és egy kis erõsítõ foglal helyet, ez adja majd a jelet az alaplapi fordulatszám érzékelõnek. Tehát úgy mûködik a dolog, hogy a lapátok megszaggatják a fényt, minden körülforduláskor négyszer.

Sokkal jobban néz ki élõben, ugyanis ha vakuval vagy erõs megvilágításban fényképezem le a dolgot, akkor ennyi látszik csak a zöld fénybõl, ha meg árnyékos helyen, akkor csak nagy sötétséget produkál a digitális fényképezõgépem. De pl. sötétben a csövek is halványzöldek lesznek!

Itt látható a felturbózott tápegység. 300Wattos P4-re is fel lett készítve. 30Ampert tud az 5 Voltján leadni, ami még manapság is bõven elég (a szerver más tészta).

A tápegységre egy tartó állványt szereltem, ez tartja a meleg leadó radiátort. Már itt is látszik, hogy jól fog szellõzni, mert nem eszméletlen sûrû a bordázata. A szivattyú is a tápegységhez csatlakozik. Így ha bekapcsol a tápegység, akkor a szivattyú is nekilát a keringetésnek. A már bemutatott túlmelegedés védõ is a tápegységhez csatlakozik, de csatlakozási pont ezen a képen nem látható.

A meleg leadó szellõztetését két extra csendes SCS gyártmányú 8cm-es ventilátor végzi. Ráadásul ezek sorba vannak kötve, így csak 6 Voltot kapnak, ami már gyakorlatilag néma üzemet eredményezne normál körülmények között. De a HWSW fórumába olvasottak alapján tovább lehet csendesíteni a sorba kötött ventilátorokat ha legalább ez egyikre egy puffer kondenzátort teszünk. Nagyon bejött a dolog, a motor zaj ciripelése teljesen megszûnt.

Én 470uF kondenzátort használtam, de 1uF is jó, az legalább kicsi, de azért ez sem olyan bumszli.

Az ventilátorok nem közvetlenül a meleg leadón vannak, hanem attól kb. 8mm-re. Így egy kis öreg alakul ki, amibe a ventilátorok nyomják a levegõt, a csendes üzemnek ez is részét képzi! Két okból is. Az üreg csendesebb levegõ áramot lesz lehetõvé, másrészt a ventilátorok nagyon rugalmas szigetelõ anyagon fekszenek, ezáltal a rezonanciának esélye sincs hangot kelteni. Ez a rugalmas anyag keretként szolgál, így hoztam létre az üreget.

A videokártya feletti térbe lett elhelyezve a meleg leadó. Itt van bõven hely, ugyanis a CPU hûtõ már nem kell, így egy csomó hely felszabadul, az alaplapba ide meg maximum pár kábelt és a memóriát csatlakoztatunk, az meg egyáltalán nem magas. Az AGP és PCI-os kártyáknál meg megvan a teljes magasság. Ráadásul a leghosszabb mobil rack vagy CD meghajtó is beépíthetõ, mert nem éri el a meleg leadót és a kábeleket is könnyedén csatlakoztathatjuk.

A radiátor pontosan az oldallapon található kivágás elõtt van, így a felmelegedett levegõ már nem jut vissza PC házba. Így a ház szellõzése több min optimális lett, 3-5 fokkal alacsonyabb Chipset, System, GPU hõmérsékletet mértem pusztán annak hatására, hogy a tápegységben lévõ ventilátor és a két meleg leadón található ventilátor kiszívja a házból a levegõt. Mivel az oldallapon és a ház elején és hátulján is vannak szelõzõ lyukak, így az utánpótlás nem probléma.

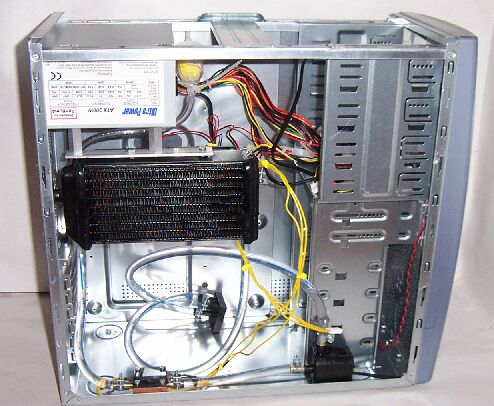

Így néz ki a végeredmény oldallap nélkül. Az alaplapot könnyedén be lehet szerelni, csak a tápegység négy csavarját kell kivenni és a tápegység és a rá rögzített meleg leadó levehetõ a tápegységgel együtt, majd az alaplap beszerelése utána csak vissza kell csavarozni a tápegységet.

A vízáramlás mérõ a PC ház alján van, nagyon bejött a dolog, így ha az alaplapra rá van dugva a csatlakozója (CPU FAN), akkor be lehet kapcsolni a BIOS-ban CPU FAN protection pontot, így a gép egészen biztosan nem üzemeltethetõ áramlás nélkül...

Egyébként autóhûtõ folyadék (etilén glikol) és desztillált víz 1:4 arányú keverékével üzemel a hûtõrendszer.

A tápegység elõtt látható kis tartály egy üzemanyag szûrõ. Feladata csupán annyi, hogy némi levegõ legyen benne, így ha tágul a hûtõvíz, akkor a levegõt össze tudja nyomni. Nem jelentõs a tágulás mértéke, de legalább nem a csöveket feszíti. Teljesen zárt a rendszer, akár a feje tetején is állhat a PC ház!

Persze GPU és chipset blokkal is ki lehet egészíteni, ez nem jelent problémát, így a ha pl. egy jó winchesterrel rendelkezünk, akkor tényleg csendes lesz! Én most a Seagate Barracuda IV-et ajánlom, az félelmesen csendes!

A szivattyút ragasztópisztollyal rögzítettem. Egyébként is csendes, mert nem hallani, hogy jár a motorja, a ragasztó pisztoly által megolvasztott mûanyag elég lágy marad, így egy puha "ágyban" fekszik.

Így már vidáman és csendben mosolyog a PC ház:
