· Celeron 1200
Dátum : 2001-11-04 18:00:33
Szerző : gigahertz


Egy 1200MHz-es Celeron processzortól az 1500MHz teljesen átlagosnak számít, az 1600MHz már valami!

A Tigra Computer jóvoltából közelebbről is megismerkedhetünk az Intel "újdonságával" az 1200MHz-es Celeron processzorral. Köszönjük! Már ránézésre is szimpatikus:

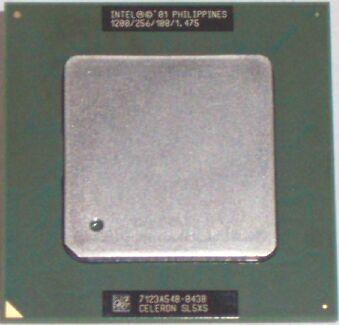

A CPU magon egy hatalmas fémsapka csücsül, így a szerelésből adódó károkat 100%-osan kiküszöbölték (lesarkazás, repedés stb. bár az Intel processzorok kevésbé érzékenyek a sarkok letörésére).

Természetesen nem ilyen hatalmas a processzormag, az kb. 1x1cm-es. Itt csupán egy fémkupak került a magra, ezt a széleken ragasztással rögzítik:

A lyuk pofon egyszerű megfontolásból került a fém sapkára, nevezetesen nem akartak vákummal binlelődni és ha a sapka alatt levegő van, az a melegedés miatt mechanikai feszültséget okozna. Így ott a lyuk és az a minimális túlnyomás távozni tud, még akkor is, ha rajta van a hűtő.

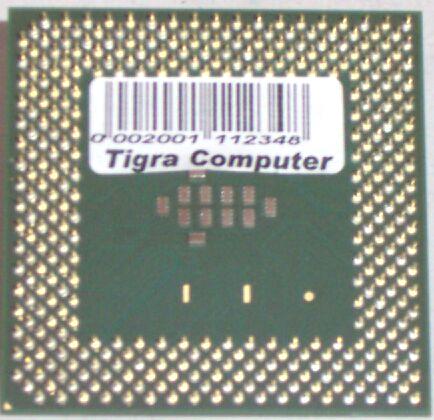

Pillantsunk rá a hátuljára:

Le sem lehetne tagadni, hogy ez a CPU nem a Tigra Computertől származik... 12db apró SMD alkatrészt találunk a CPU hátulján. Ezek nem kondenzátorok, mint amit a PIII és "mezei" Celeron 2-es processzoroknál használtak.

256kByte cache memória nagyot lendít CPU tudásán. 100MHz-es FSB-vel gyártják. Egészen alacsony, 1.475 Voltos Core (mag) feszültséget igényel, így a magas órajel ellenére is csak 30 Wattot disszipál. Hatalmas áramfelvétellel rendelkezik, a lábak közül 74db mag feszültség bevezetésére szolgál, ehhez természetesen 74db földelő láb is társul. Ezen kívül még másik öt fajta tápfeszültség lábbal rendelkezik, de azok összesen 30 lábat foglalnak. (De ez a PIII és Cel2-nél is így van.)

A szükséges tápfeszültséget korábban 4 lábon jelezte a CPU az alaplapnak, pontosabban volt egy ötödik is, de az fix volt, így nem kellett vele foglalkoznunk, ez rögtön fontos tényező lesz. Remek tuning processzorral van dolgunk, de itt is igaz, hogy a feszültség emelés nem árt. No igen ám, de a legtöbb alaplapba ha betesszük, akkor csak 1.6 Voltig lehet majd a feszültséget emelni.

Intel adatok szerint 1.75 Volt lehet a maximális feszültség. Összehasonlításul az előző Celeronra 2.1 Voltot írtak. Nyilván többen 2 Volt körüli értékre felturbózták a feszültséget és túlélte a CPU. Így tartsuk be ezt a 1.75 Voltos határt. Lehet, hogy ez alatt is tönkremegy, de nem valószínű… bár ki tudja…. De nyílván, aki ilyen "rendellenesen" üzemelteti a CPU-t az tisztában van azzal, hogy a saját felelősségére teszi, ha tönkremegy nem hibáztathat senkit.

No igen ám, de hogy érjük el pl. az 1.65 Voltos feszültséget, ha az alaplap 1.6 Voltnál korlátozni kezd. Nos a megoldás kézenfekvő, de előtte meg kell ismerkedni az 5db feszültség jelző (VID) lábbal. Korábban ilyen volt a feszültség kódolás:

VID3

VID2

VID1

VID0

CPU Core feszültség

1

1

1

1

1.3V

1

1

1

0

1.35V

1

1

0

1

1.4V

1

1

0

0

1.45V

1

0

1

1

1.5V

1

0

1

0

1.55V

1

0

0

1

1.6V

1

0

0

0

1.65V

0

1

1

1

1.7V

0

1

1

0

1.75V

0

1

0

1

1.8V

0

1

0

0

1.85V

0

0

1

1

1.9V

0

0

1

0

1.95V

0

0

0

1

2V

0

0

0

0

2.05V

0

1

1

1

0V!!!!!!!!!!

0

1

1

0

2.1V

Most egy kicsit brutálisabb lett:

VID (25mV)

VID3

VID2

VID1

VID0

Magfeszültség

0

0

1

0

0

1.05 V

1

0

1

0

0

1.075 V

0

0

0

1

1

1.10 V

1

0

0

1

1

1.125 V

0

0

0

1

0

1.15 V

1

0

0

1

0

1.175 V

0

0

0

0

1

1.20 V

1

0

0

0

1

1.225 V

0

0

0

0

0

1.25 V

1

0

0

0

0

1.275 V

0

1

1

1

1

1.30 V

1

1

1

1

1

1.325 V

0

1

1

1

0

1.35 V

1

1

1

1

0

1.375 V

0

1

1

0

1

1.40 V

1

1

1

0

1

1.425 V

0

1

1

0

0

1.45 V

1

1

1

0

0

1.475 V

0

1

0

1

1

1.50 V

1

1

0

1

1

1.525 V

0

1

0

1

0

1.55 V

1

1

0

1

0

1.575 V

0

1

0

0

1

1.60 V

1

1

0

0

1

1.625 V

0

1

0

0

0

1.65 V

1

1

0

0

0

1.675 V

0

0

1

1

1

1.70 V

1

0

1

1

1

1.725 V

0

0

1

1

0

1.75 V

1

0

1

1

1

1.775 V

0

0

1

0

0

1.80 V

1

0

1

0

1

1.825 V

A tesztelt processzor feszültség kódja: 11100, vagyis 1.475 Voltos. Ez így rendben is van, az Intel is ezt írta az oldalán (a CPU hátulján ki lehet mérni). Egyébként 69 fokos hőmérsékletig garantálják alapfrekvencián és alapfeszültségen a stabil működést, a károsodás 85 fok felett következik be, ami nem túl sok. Bár elég jó a túlmelegedés elleni védelem, inkább lefagy a CPU, de nem igazán megy tönkre. Bár vannak ellenvélemények is.

Ha a processzort hátulról nézzük (a lábait) és úgy tarjuk, hogy a két sarokban látható lábhiány a bal kezünk fele essen, akkor a jobb felső sarokban itt találjuk a feszültség azonosító lábakat.

Ha a VID1-es kékkel jelzett lábat összekötjük a közelében található VID2-es lábbal, akkor egyből 1.675 Volt lesz a default feszültségünk. Ez már nagyon megközelíti a kritikus 1.75 Voltot, de talán jó hűtéssel nem pusztul el a CPU. A teszt során szerencsére semmi nem ment tönkre, de nem bírtam ki, hogy meg ne változtassam a default feszültséget. Bár alaplapi gondok miatt így sem ment sokkal jobban a CPU. (Mindenki saját felelősségére avatkozik be a CPU lelki világába!) Egyébként a lábak összekötése az alaplapon történ, "folyékony ezüst" nevezetű anyaggal.

(Zárójelben megjegyzem, hogy két lábbal BSEL1 és BSEL0 a CPU az alaplapnak a szükséges FSB-t jelzi. Az 11-es kód azt jelenti, hogy 100MHz-es, az FSB. Nyilván a másik három lehetőség közül az egyik a 66MHz a másik a 133MHz és a harmadik valami egyéb, vagy tiltott kombináció. Ha a processzor bírja, akkor elvileg FSB hardveres átállításának sincs akadálya. De ez inkább olcsóbb alaplapoknál lehet fontos, ami 815-ös és nincs FSB állítási lehetősége. Ezt ezzel a CPU-val még nem próbáltam ki, de PIII-al igen. Érdekes volt, akkor 133MHz-re átállítva (BIOSból) az FSB-t a monitor be sem kapcsolt, míg a beavatkozás után egyből (alapfeszültségen!) stabil lett...)

Egy ABIT ST6-os alaplapban üzemelt ez a 1200MHz-es CPU. Mindenféleképpen 815 chipset szükséges a működtetéshez. Kipróbáltam pl. Intel 440 BX-es chipsetes alaplappal (ABIT BE6II és BX133), ekkor se hang se kép...

Elvileg nem mindegy az, hogy milyen 815 chipset van az alaplapon. A Tualatinhoz hasonlóan 815EP kell, de egy "B" betű még nem árt a gyártó szerint. A teszt során azt tapasztaltam, hogy bőven elég, ha a chipset 815EP jelzésű. Erről úgy győződhetünk meg, hogy kiszereljük az alaplapot, óvatosan levesszük a chipset hűtőbordáját és megnézzük a jelzését.

Az előbb azt írtam, hogy bőven elég a 815 jelzés nem kell extra betűket keresni úgy is működni fog a CPU a Socket 370-es foglalatban. Ehhez annyit tennék hozzá, hogy a szorzót rosszul ismeri majd fel. Pl. az ST6 a legújabb BIOS beírása után is 3.5-ös szorzót detektál a 12 helyett (bár ezért a BIOS a felelős és nem a chipset). De ez nem igazán nagy probléma, mert ez úgy is fix. Csupán a Speed Error Hold funkciót le kell tiltani (BIOS) és ha nem zavar minket, hogy 350MHz-esnek detektálja CPU-t, akkor remekül működhet.

Nyugodtan mondhatom, hogy iszonyatos teljesítményt nyújt. És az is biztos, hogy ha egy 800 vagy 850MHz-es Celeron CPU-t felhúzunk 1200MHz-re kb. azt a teljesítményt nyújtja mint ez az 1200MHz-es Celeron. Íme a SiSoft Sandra CPU benchmark eredménye:

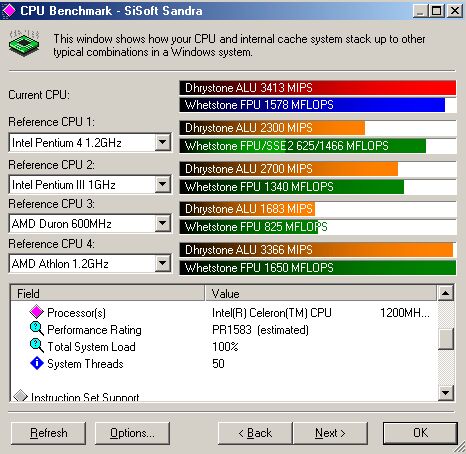

Összehasonlítva egy turbózott 1200MHz-re húzott korábbi Celeronnal a MIPS és MFLOP eredmény:

ALU

FPU

Celeron 800 1200MHz-en

3258MIPS

1611MFLOP

Celeron 1200

3413 MIPS

1578 MFLOP

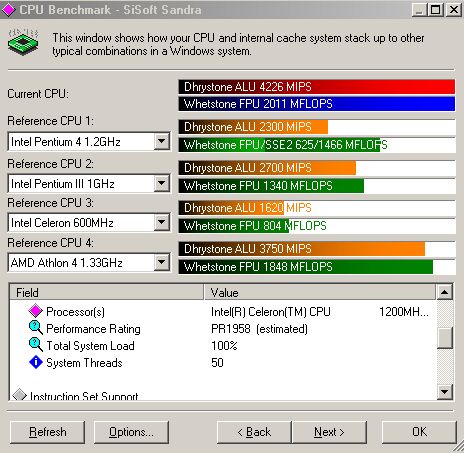

Ez azért nem igazán jelentős különbség. A teszt képet látva ne robbantsunk ki vitát, hogy melyik Celeron illetve AMD a jobb. Napokon belül elkészül ennek is a tesztje, akkor komolyabb összehasonlítási alapunk is lesz.

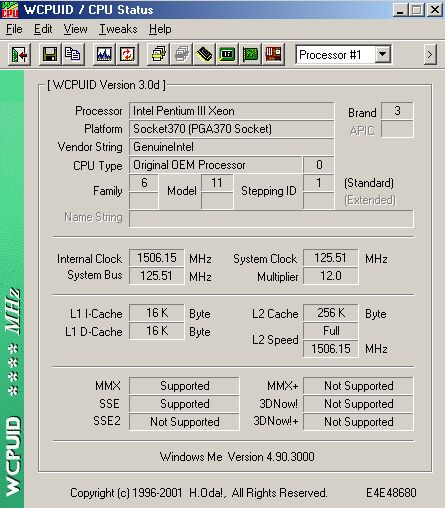

1.5GHz-en:

Mondjuk meglehetősen durva dologgal a CPU default feszültségének megváltoztatásával indult ez a cikk, így most irány az overclock! Egyértelműen kijelenthető, hogy tuning bajnok az 1200MHz-es processzor, de ne feledjük, hogy most is igaz az a megállapítás, hogy vannak olyan példányok, melyek nagyon jól bírják magas FSB-t és vannak olyanok is melyek kevésbé. Mint kiderült én egy olyan példányt fogtam ki, ami közepesnek mondható.

125MHz-es FSB-vel valamivel 1500MHz feletti eredményt értem el. Mindezt 1.6 Voltos Core feszültségnél. De most tudtam meg, hogy a jobb példányok ezt alapfeszültségen produkálják!!! Ez azért nem semmi, sikerült az is megtudni, hogy normális hűtéssel a 133MHz-es FSB teljesen hétköznapinak számíthat, ami ugye kb. 1600MHz-et jelent. Nos ez az esetek többségében bőven elegendő...

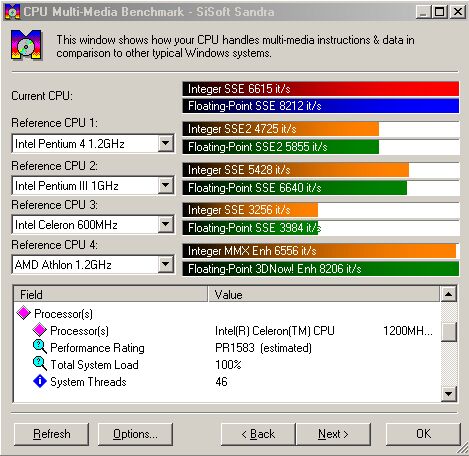

Itt látható a multimédiás teljesítmény (ez sem függ az alaplaptól):

Ez is, enyhén szólva jónak számít (a fenti két alapfrekvenciás mérés esetén készült). A tuning ennyit számít:

Integer SSE

Floating-Point

Celeron 1200/1200MHz

6615 it/s

8212 it/s

Celeron 1200/1506MHz

8190 its

10167 it/s

Bár az előbb említettem, hogy az Intel kontra AMD háborút nem szeretem. De úgy gondolom nagy ász lesz ez az új Celeron 1200MHz-es processzor. Korábban, amikor szóba került a Tualatin teljesítménye az a vélemény alakult ki, hogy szép-szép a teljesítménye, de az ára ledöbbentő, így pl. a hazai kereslet is igen vérszegény.

Valószínűleg a Celeron 1200-as CPU-val másként lesz, egyenlőre még egy kicsit magas az ára, de ez az eddigi tapasztalatok alapján pillanatok alatt normalizálódik, hiszen még újdonság. (35eFt körül van szemben pl. az AMD 1.2 GHz-es processzorával, ami nagyjából 25eFt.)

Viszont feltűnt egy érdekes dolog. A teszt során szükség volt egy PC házra, így egy KG7+Thunderbird 1100MHz-es (1.33-on) alaplap illetve CPU helyére került be (az ST6 SD memóriás). Először azt vártam, hogy az ST6+Cel1200 biztosan nem üti meg kiszerelt alkatrészek sebességét. Ez így is alakult, de úgy tűnik, hogy csak a DDR-es alaplap miatt volt gyorsabb a KG7+AMD1.33G párosítás, ugyanis az elődjét ami A7V-E+AMD1.33G 3D-ben ugyanazzal a videokártyával lekörözte... (mindjárt láthatjuk)

Korábban a KG7-es alaplap tesztnél arról is beszámoltam, hogy ASUS V6800-es 32M DDR-es videokártyára milyen jótékony hatással volt. Akkor az egyébként AMD 1100MHz-es CPU 1.33GHz-en járt a DDR-es alaplapban. Most nem tudok 1.2GHz-es eredményt bemutatni, majd pár nap múlva... Lényeg, hogy itt van három alaplap illetve CPU párosítás 3Dmark2000-es mérési eredménye. Ebből az első kettő azonos volt a CPU 1.33GHz-en járt 266-os FSB-vel (AMD). Amikor ezek összehasonlítását végeztem, nagyon megörültem, hogy a DDR-es alaplap ennyi pluszt tudok kipréselni a jó öreg Geforce 256-os kártyából (default benchmark). Erre most itt ez az ST6+Cel1200MHz-es párosítás kb. olyan teljesítményt nyújt, mint egy SD memóriával szerelt AMD konfiguráció.

Jellemző

KG7+Geforce 256

AMD 1.33GHz

266MHz (mem. turbo)

A7V-E+Geforce 256

AMD 1.33GHz

133MHz (mem. 2-2-2)

ST6+Geforce 256

Celeron 1.2G/1.5G

125MHz (mem 2-2-2)

ST6+Geforce 256

Celeron 1200MHz

100MHz (mem. 2-2-2)

3DMark Result

6686

5719

6530

6096

CPU Speed

584

435

599

502

Helicopter Low Detail

141.6

121.3

137.5

131.7

Helicopter Medium Detail

101.9

85.1

99.2

94.1

Helicpoter High Detail

48.8

38.3

47.9

46.9

Adventure Low Detail

114.7

103.3

113.7

110.8

Adventure Medium Detail

90.2

78.2

88.2

76.4

Adventure High Detail

59.9

50.5

57.8

48.1

Fill Rate (Single Texturing)

559.2

476.3

540.8

537.2

Fill Rate (Multi Texturing)

628.5

589.6

608.5

603.9

High Poligon Count (1 Light)

14888

8717

15561

12734

High Poligon Count (4 Lights)

8447

4115

8199

8130

High Poligon Count (8 Lights)

4548

2185

4409

4380

8MB Texture Rendering Speed

413.5

369.

403.7

298.9

16MB Texture Rendering Speed

383.1

341.2

372.9

343.5

32MB Texture Rendering Speed

256.9

251.5

252.9

198.8

64MB Texture Rendering Speed

----

----

---

---

Bump Mapping (Emboss, 3 pass)

220.0

195.4

216.3

215.3

Bump Mapping (Emboss, 2 pass)

278.5

249.0

272.6

270.9

Bump Mapping (Emboss, 1 pass)

465.5

418.6

452.5

448.1

A tuning teszthez hozzá kell fűznöm, hogy a jó hűtés nagyon fontos! Cool121-el próbáltam, de az nem nagyon remekelt, majd DP5 6131C hűtővel (ez borzasztóan jó léghűtő a tesztek alapján). Nos ez már megfelelőnek bizonyult. 1500MHz-en és 1.6 Volton kb. 45 Wattal fűt az 1200-as Celeron, míg ha elérjük az 1.675 Voltot és 1600MHz-en járatjuk a kicsikét, akkor már 53 Wattra számíthatunk.

Ilyen hőmérsékleti eredményeket értem el (két különböző frekvencián, különböző hűtéssel, 100%-os CPU kihasználtság esetén 30 perc múlva).

Hűtés

1200MHz 1.475Volt

1500MHz 1.6 Volt

DP5 6131C

45 fok

50 fok

Vízhűtés (31 fokos hűtővíz)

40 fok

43 fok

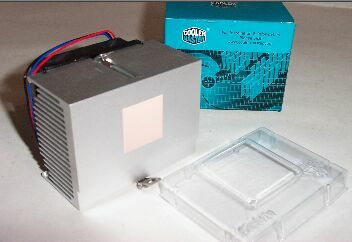

Aki esetleg nem ismerné a Cooler Master DP5-ös 6131C hűtőjét annak egy kép:

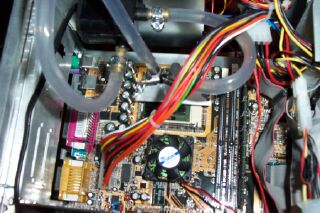

Így festett vízhűtővel:

A hőmérsékleti adatokból a következő tapasztalatokat szűrtem le: a CPU magon a hőelosztó sapka tényleg szép, de nem túl jó. Ugyanis egy ugyanilyen frekvenciájú AMD 66 Wattal fűt. Ez több mint kétszerese, mint amire ez a Celeron 1200-es képes (alapfrekvencián 30 Watt). Ugyanazzal a vízhűtővel nagyjából szintén 40 fok körül tudom tartani az AMD CPU-t. Így arra gondolok, hogy ha fele annyi hőt termel a CPU, mint pl. az előbb említett AMD és ugyanazon a hőmérsékleten üzemel azonos hűtővel, akkor CPU magot, talán a fém sapka miatt kevésbé hatékonyan lehet hűteni. De azt egyből tegyük hozzá, hogy a 40-50 fokos tartomány teljesen normális, ilyen hőmérsékleten elvileg nem mehet tönkre. (Megjegyzem, hogy az AMD CPU-ban (kivéve az Xp-t) nincs hőmérsékletérzékelő, ott a CPU mögött mérnek.)

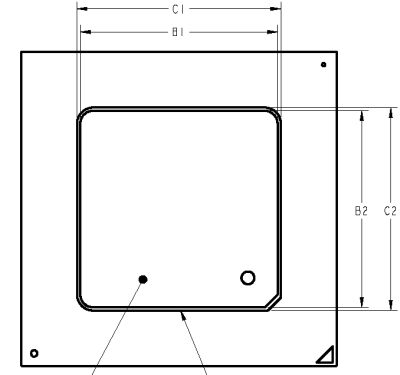

Néhány jellemző méret:

Jelölés

Minimum

Maximum

A1

2.266 mm

2.690 mm

A2

0.980 mm

1.180 mm

G3

0.000 mm

0.889 mm

L

3.048 mm

3.302 mm

C1

33.000 mm

33.000 mm

B1

30.800 mm

31.200 mm

C2

33.000 mm

33.000 mm

B2

30.800 mm

31.200 mm

Külső legnagyobb méret

49.428 mm

49.632 mm
