Íme egy jól felszerelt és viszonylag olcsó alaplap a Leadtek-től, integrált hangkártyája szenzációs...

Ismét egy Leadtek alaplap "csoda" került a látókörünkbe. A Leadtek WinFast P4 i845D, íme a dobozának a fedlapja:

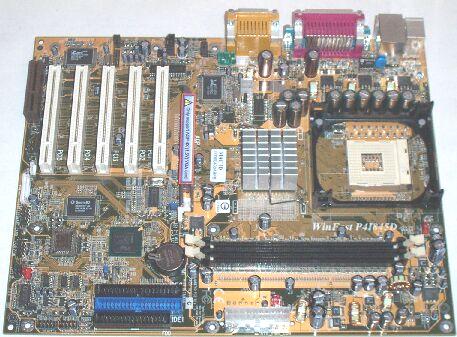

Pentium 4-es és Celeron processzorok befogadására alkalmas (Socket 478), mindehhez DDR memória támogatás párosul. Nézzük meg táblázatosan a főbb jellemzőket.

Processzor	Intel Pentium 4 (Socket 478)
Chipset	Intel 845D
Memória	2db 184 kivezetéses DDR RIMM slot
Memória	Maximális rendszermemória: 2GByte
I/O	UDMA 33/66/100-as IDE portok (2db)
	Floppy port (360k...2.88M)
	1db Párhuzamos port (ECP/EPP)
	2db Soros port (16550A UART)
	2db PS/2 (egér/billentyűzet számára)
	4db USB port
	LAN (opcionális)
	MS vagy SD és SCR port
Audio	CMI8738
	PnP, full duplex, Sound Blaster, Direct Sound
	Line-in, Line-out, Mic-in és Game port
Hardver monitor	Opcionálisan feszültség, hőmérséklet és ventilátor fordulatszám mérés.
SLOTok	5db PCU
	1db AGP (csak AGP 4x)
	1db CNR
LAN	opcionálisan 10/100Mbit/s
AGP	APG 2.0
Méretek	304.8 x 243.8mm

A kézikönyv egy kicsit bonyolultra sikerült. Kész művészet megtalálni, hogy hová kell dugni pl. a power_on kábelt, de a jumperek megtalálása sem egyszerű, de a dolog leküzdhető...

Senki ne riadjon vissza az alaplaptól a kézikönyv kinyitása után, mert úgy tűnik, hogy fél órán keresztül jumperelni kell, mire beállítjuk a FSB-t, a core feszültséget stb. De ha jobban megnézzük, akkor egy csomó helyen csak a tüskét találjuk, a rövidrezáró sapkát nem mellékelik. Mint kiderült azért, mert ha így hagyjuk, akkor a BIOSban is állítható az adott dolog.

Pár jumpert azért nem árt beállítani. Pl. az alaplapon van egy Leadtek 6x Sound kaliberű remek kis integrált hangkártya. Jumperrel egy Center/Bass konverziót is beállíthatunk.

Jumperrel kiválaszthatjuk a beszéddel történő figyelmeztetés nyelvezetét. Ez angol illetve kínai lehet....

Jumperek segítségével a CPU core feszültség 1.100 és 1.85 Volt között állítható.

Érdekesnek tartom, hogy miért opcionális a hardver monitorozó egység az alaplapon, hisz ez igazán nem számít túl nagy extrának (esetleg a szövegelés igen…)

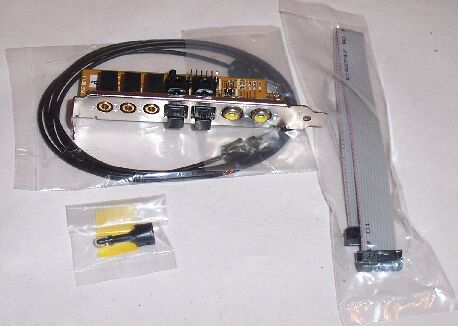

Jómagam már régóra egy Leadtek 6x Sound hangkártyát használok, mivel ezzel sokkal kevesebb a probléma, mint pl. egy SB LIVE 5.1-es hangkártyával. Igaz egy picit több processzor időt "zabál", de ez még bőven belefér. Maxmálisan elégedett vagyok ezzel a hangkártyával és most már alaplapra integrált formában is megjelent. Nem csoda, hisz mindkettő Leadtek termék (alaplap és hangkártya). Az előző képen látható egységet egy üres kártyahelyre felszerelve egyből lesz egy rakás audio kimenetünk és optikai/koax SDDIF ki- és bemenetünk.

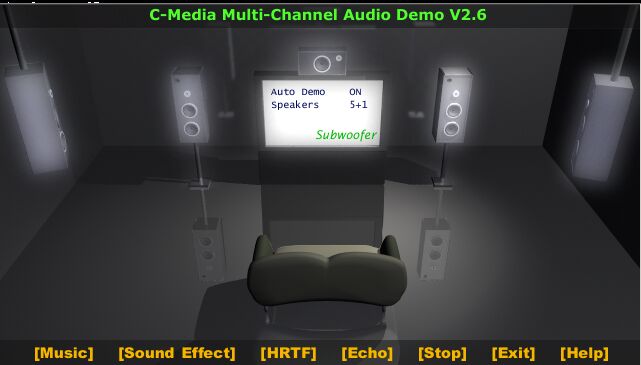

Egy Jazz J-9940 hangfallal próbáltam, már a hangkártyához mellékelt demo is fantasztikus élményt nyújtott. Aki teheti, az próbálja ki! Igaz ez nem olyan egyszerű ügy...

Ha nem optikai kábellel csatlakozunk az audio részhez, akkor ügyelnünk kell, hogy a megfelelő kábel a megfelelő csatlakozóba kerüljön. Nem árt egy röpke teszt. Indítsuk el a mellékelt és az előző képen is látható teszt programot. Kattintsunk a kívánt hangfalra és ha jól kötöttük be, akkor csak az a hangfal és ott csendül fel ahol szeretnénk.

Nem árt bekapcsolni a MultiSpeaker funkciót. Ezzel elérhetjük, hogy pl. MP3-as számok hallgatásakor ne csak az első két hangfal szóljon, hanem mind a hat.

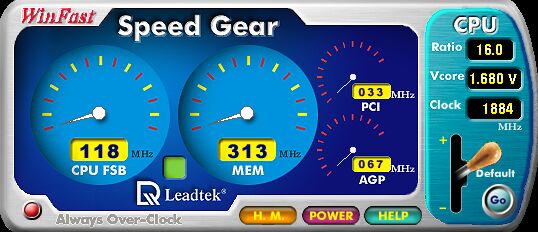

Szerencsére ehhez az alaplaphoz is mellékelik a Speed Grear nevű programot. Erről már korábban szóltam, aki lemaradt volna, annak:

"A "Go" gomb mellett egy karocskát láthatunk, a végállásainál egy + és - jelet találunk. Ha a kart az egérrel felfele húzzuk, akkor CPU FSB 1MHz-el magasabb lesz. De ekkor ez még nem érvényesül (a memória frekvencia 2MHz-el nő). A "Go"-ra kattintva egy röpke tesztet hajt végre a program, ami viszonylag elég jól eldönti, hogy stabil-e a CPU ezen a frekvencián, vagy sem (persze ez sem csodaszer). Ez a képen úgy nyilvánul meg, hogy elkezdi túráztatni a gép motorját (CPU), vagyis a mutató kilendülnek végül vissza. Ha a műveletbe nem fagyott bele a gép, akkor ez a frekvencia érvényesülni fog. Nekem nagyon tetszik, hogy közben az AGP és PCI frekvenciákat is láthatjuk. Nyílván nincs olyan PCI-os kártya, ami elviselné a 73MHz-et és olyan videokártyát sem lehet találni, ami a 147MHz-es tempót bírja, így a 3500MHz-et 1.6GHz-es processzorral ezzel az alaplappal el is felejthetjük."

A CPU FSBt a BIOSban 100 és 166MHz között állíthatjuk, de ne feledjük a 4x-es szorzásnak köszönhetően ez a 400-664MHz-es tartományt öleli fel.

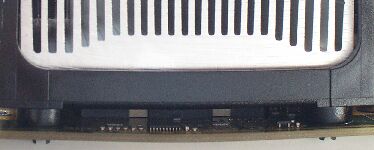

Óvakodjuk a túlságosan erős rögzítővel rendelkező CPU hűtőbordáktól, mert nagyon meggörbíti az alaplapot, ami akár az alaplap meghibásodásához is vezethet.

Az AGP csatlakozón matrica figyelmezteti a felhasználót, hogy csak 4x-es AGP-vel rendelkező videokártya helyezhető bele. Nem is igazán a 4x-en van a hangsúly, hanem azon, hogy csak 1.5 Voltos videokártyákkal képes megküzdeni. Régi videokártyákkal ne is kísérletezzünk... esetleg PCI-os kártyával...

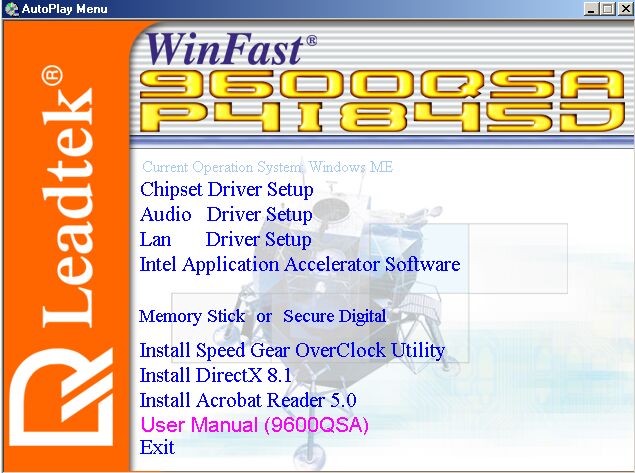

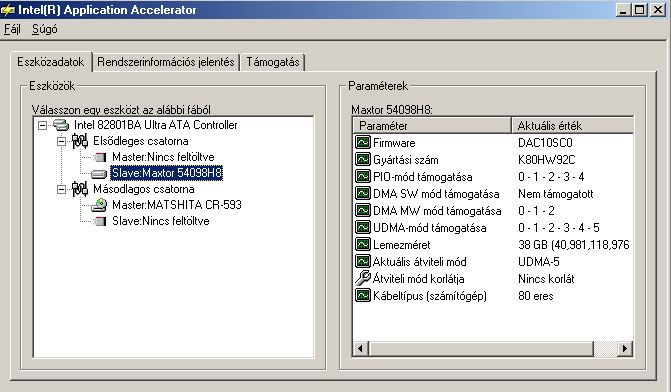

A telepítés roppant egyszerű, bár az első próbálkozás során a chipset driver telepítésénél lefagyott a számítógép, de a második próbánál már nem volt semmi gond. Gyakorlatilag szépen, sorban érdemes egyesével mindent feltelepíteni. Mostanság az alaplapgyártók a driver CD-re felteszik az Intel Application Accelerator programocskát. Ez nem olyan nagy extra, így néz ki:

Itt az IDE eszközök képességeiről szerezhetünk információt. Ez pl. akkor lehet hasznos, ha nem pl. nem tudjuk, hogy most UDAM mennyit is használunk stb. Természetesen ez a program más alaplapokkal is működik, így kezdőknek mindenféleképpen megéri beszerezni.

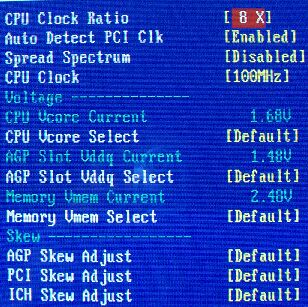

Első körben a CPU szorzóját kell beállítanunk, nem érdemes a gyári adattól eltérni, mert ekkor úgy sem indul el az alaplap és csak BIOS reset után lesz hajlandó újra működni. Már írtam, hogy 100 és 166MHz között állíthatjuk a CPU FSB-t, de itt a BIOSban 250MHz-ig is felcsavarhatjuk, de az órajel generátor csak 166MHz-ig bírja a kiképzést. "Szerencsére" a core feszültséget is beállíthatjuk, igaz 1.85 Voltnál nem emelhetjük tovább. Ez nem is baj, mert ilyenkor már annyira melegszik, hogy az instabilitás oka sokkal inkább a túlmelegedés, mintsem a core feszültség hiánya.

Az AGP feszültségét 1.5 és 1.8 Volt között állíthatjuk, míg a memória feszültségét 2.5 és 2.8 Volt között három lépésben.

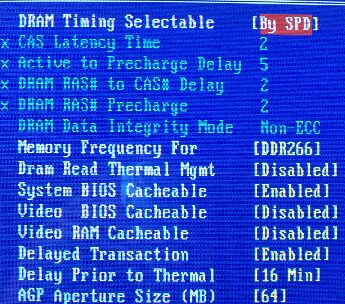

Ennél az alaplapnál is lehetővé tették a CAS latency time 1.5-ös extrém beállítását. A 2-es és 2.5-ös beállítást a legtöbb memória elviseli, ám az 1.5-höz már nagy szerencse kell.

Végül arra voltam kíváncsi, hogy más alaplapokkal szerelt, de egyébként hasonló konfiguráció esetén milyen sebességbeli különbség mérhető pl. a 3Dmark2000/2001 szerint. Igazából ez a videokártya tudását méri, de egy "csigább" memória kezelésű alaplap esetén az összteljesítményen az alaplap tudása is nyomot hagy.

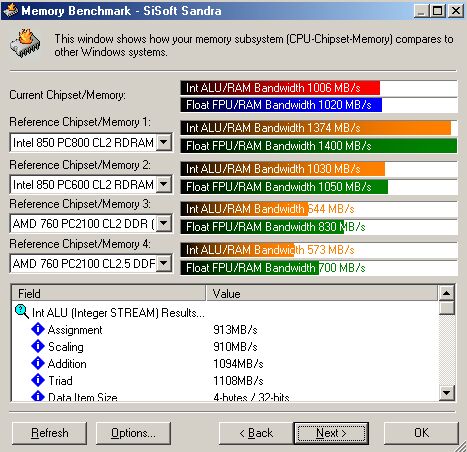

Tehát a 1006MB/s ALU/RAM illetve az 1020MB/s FPU/RAM sávszélesség értékkel minden rendben van.

Jellemző	WinFast P4I845D (DDR)+ Ti4200	WinFast P4I845D (DDR)+ Ti4200 (633/300MHz)	Gigabyte GA8ITXE (RAMBUS) + Ti4200	JETWAY 845DBA (DDR) + MSI Ti4200	ABIT KG7+ AMD XP 1900+ MSI Ti4200
3DMark Result	11894	12338	7652	12112	12002
CPU Speed	703	703	512	725	720
Helicopter Low Detail	225.6 fps	228.6 fps	126.9 fps	228.1 fps	230.0 fps
Helicopter Medium Detail	169.7 fps	173.2 fps	99.9 fps	172.1 fps	179.2 fps
Helicpoter High Detail	115.3 fps	125.2 fps	78.7 fps	118.0 fps	120.1 fps
Adventure Low Detail	286.0 fps	306.2 fps	189.4 fps	290.7 fps	293.2 fps
Adventure Medium Detail	123.4 fps	124.0 fps	88.4 fps	126.6 fps	129.9 fps
Adventure High Detail	71.1 fps	71.0 fps	54.4fps	73.9 fps	78.0 fps
Fill Rate (Single Texturing)	937.6 MTexels/s	1133.3 MTexels/s	933.6 MTexels/s	937.1 MTexels/s	1002.2 MTexels/s
Fill Rate (Multi Texturing)	1922.4 MTexels/s	2298.3 MTexels/s	1906.4 MTexels/s	1920.5 MTexels/s	2023.0 MTexels/s
High Poligon Count (1 Light)	32719 kTriangles/s	34567 kTriangles/s	29162 kTriangles/s	34287 kTriangles/s	34999 kTriangles/s
High Poligon Count (4 Lights)	18016 kTriangles/s	21257 kTriangles/s	15318 kTriangles/s	17908 kTriangles/s	19613 kTriangles/s
High Poligon Count (8 Lights)	10375 kTriangles/s	12257 kTriangles/s	10075 kTriangles/s	10285 kTriangles/s	1003.1 kTriangles/s
8MB Texture Rendering Speed	798.5 fps	917.0 fps	565.5 fps	800.2 fps	811.3 fps
16MB Texture Rendering Speed	569.7 fps	565.2 fps	322.1fps	578.9 fps	521.2 fps
32MB Texture Rendering Speed	308.3 fps	306.4 fps	175.5 fps	309.0 fps	189.3 fps
64MB Texture Rendering Speed	158.8 fps	157.0 fps	92.1 fps	159.7 fps	148.4 fps
Bump Mapping (Emboss, 3 pass)	461.4 fps	520.9 fps	401.0fps	461.4 fps	501.0 fps
Bump Mapping (Emboss, 2 pass)	630.3 fps	732.6 fps	552.2 fps	630.2 fps	689.7 fps
Bump Mapping (Emboss, 1 pass)	1021.8 fps	1223.6 fps	907.8 fps	1018.9 fps	1098.3 fps

Jellemző	WinFast P4I845D (DDR)+ Ti4200	WinFast P4I845D (DDR)+ Ti4200 (633/300MHz)	Gigabyte GA8ITXE (RAMBUS) + Ti4200	JETWAY 845DBA (DDR) + MSI Ti4200	ABIT KG7+ AMD XP 1900+ MSI Ti4200
3DMark Score	9236	9937	8065	9047	9051
Game 1 (Low)	141.6 fps	148.1 fps	111.6 fps	133.7 fps	120.9 fps
Game 1 (High)	47.0 fps	47.0 fps	35.8 fps	45.4 fps	48.8 fps
Game 2 (Low)	157.4 fps	179.6 fps	149.9 fps	155.8 fps	170.0fps
Game 2 (High)	92.6 fps	104.3 fps	86.2 fps	91.5 fps	95.6 fps
Game 3 (Low)	136.7 fps	139.9 fps	113.2fps	132.5 fps	117.5 fps
Game 3 (High)	62.8 fps	63.1 fps	52.8 fps	62.6 fps	51.1 fps
Game 4	41.5 fps	48.8 fps	41.1 fps	41.9 fps	44.8 fps
Fill Rate (Single Texturing)	875.8 MTexels/s	1063.1 MTexels/s	871.4 MTexels/s	876.6 MTexels/s	911.2 MTexels/s
Fill Rate (Multi Texturing)	1929 MTexels/s	2320.3 MTexels/s	1927.7 MTexels/s	1927.7 MTexels/s	1967.2 MTexels/s
High Poligon Count (1 Light)	42.6 MTriangles/s	49.9 MTriangles/s	40.9 MTriangles/s	43.6 MTriangles/s	45.0 MTriangles/s
High Poligon Count (4 Lights)	10.5 MTriangles/s	12.5 MTriangles/s	10.5 MTriangles/s	10.5 MTriangles/s	11.0 MTriangles/s
Bump Mapping	135.3 fps	151.5 fps	126.0fps	129.9 fps	130.2 fps
DOT3 (Bumps M)	120.1 fps	145.6 fps	120.0 fps	120.1 fps	131.4 fps
Vertex Shader	82.4 fps	96.4 fps	82.7 fps	83.4 fps	92.8 fps
Pixel Shader	100.7 fps	120.2 fps	100.3 fps	100.7 fps	110.3 fps
Advanced Pixel Shader	77.3 fps	92.7 fps	77.4fps	77.8 fps	86.7 fps
Point Sprites	25.8 MSprites/s	31.1 MSprites/s	25.7 MSprites/s	25.8 MSprites/s	27.8 MSprites/s

Örvendetesnek tartom, hogy a mérések szerint ezzel a Leadtek alaplappal és az 1.6GHz-es Northwood processzorral (leggyorsabb DDR memória beállítások mellett) kb. azt a teljesítményt mértem, amit a táblázatban szereplő AMD konfigurációval...
