Végre bemutathatunk egy igazi (nagy darab) szerver házat. Talán egyszer a normál PC házakat is hasonló minőségben készítik majd el...

Amikor igazi szerverházról beszélünk, akkor alapvetõen el kell felejteni a normál PC házaknál megszokott dolgokat. Az teljesen természetes, hogy semmi sem éles, a rögzítõ elemek szilárdan a helyükön vannak és nem spórolták ki az anyagot. Mindennek van hely, a szellõzés mûvészien tökéletes stb. Ilyen pl. a Chieftech Jumbo fájl szerver háza:

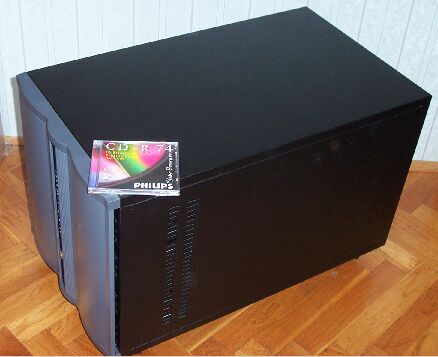

A méretek érzékeltetése végett egy CD tokot tettem a szerverház tetejére. Olyan terjedelmes, hogy a szállítása sem túl egyszerû (kombi autó, vagy kis teherautó szükséges). A súlya sem elhanyagolható, legalább 35 kilót nyom, a csomagolása is érdekes…

Ez a Jumbo JS1500-as ház, de van nagyobb testvére is a JS2000-es, nézzük:

Egy szerverház esetén nyílván nem szempont a súly és a méret. Sõt minél tágasabb a belsõ tér annál jobb. De a sok ventilátor nagyon fontos, hiszen a hosszú távú stabilitás egyik alapköve a normális üzemi hõmérséklet biztosítása.

A kicsomagolás során két kulcsot találunk a doboz falára ragasztva. Erre nagy szükségünk lesz, mert a kulcsok nélkül a ház elejét nem lehet kinyitni, és az oldallapokat sem lehet levenni, így a kábelekhez, csavarokhoz és a belül elhelyezett további kulcsokhoz sem férünk hozzá.

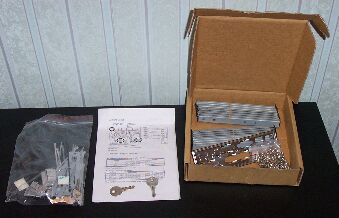

A házban egy nagy kupac csavart, kábeleket és szerelési anyagokat találunk.

A leírás meglehetõsen rövidre sikerült, aki még nem rakott össze ilyen kaliberû szerverházat, az esetleg sokat fog totózni az összeszerelés során. Az elektromos bekötés sem túl egyszerû, az elõlaptól csukló vastagságú kábelköteg indul az alaplap felé.

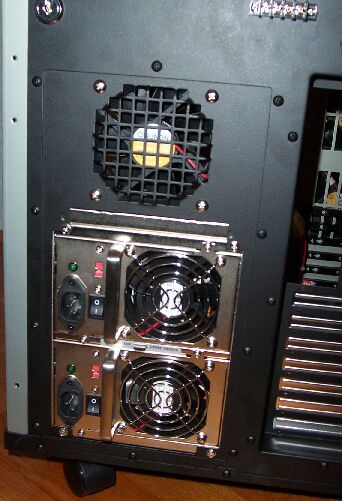

350 illetve 400 Wattos tápegységekkel szerelik. Azért a többes szám, mert egybõl két darab van ebben a házban.

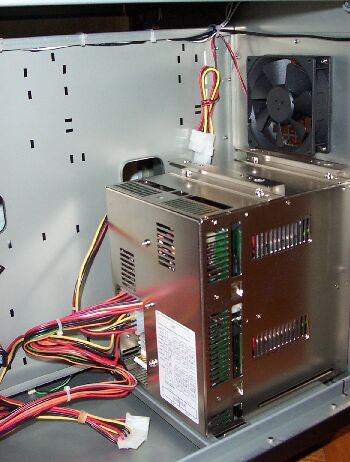

Tápegység csere alkalmával két csavar kivétele után egyszerûen kihúzhatjuk a tápegységet. A táp kábelek nem közvetlenül a tápegységbõl indulnak ki, hanem a tápegység egy vezérlõ egységhez csatlakozik.

Ez azt jelenti, hogy a tápegység kivétel nem jár együtt a kábelek kivételével. A vezérlõ egység feladata nagyon összetett. Igazából csak egy-két funkciót volt alkalmam kipróbálni. Ezek közül a legérdekesebb, hogy menet közben is cserélhetõ a tápegység. Normál üzem közben mindkét tápegység aktív, vagyis teljesítményük összeadódik.

A tápegység kb. csak a félét teszi ki a szerverház árának. A konkrét árak nyílván változhatnak, de nagyságrendileg a két tápegység a vezérlõ elektronikával nettóban jóval 100eFt felett van, míg a ház nettó negyedmillió Forint felett van... Egy biztos, nem olcsó mulatság, de sokszor a profi szerverház elengedhetetlen!

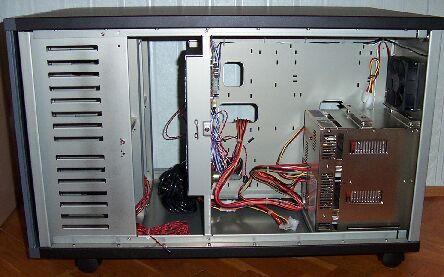

Tulajdonképpen három részre osztották a házat. Mindennek megvan a maga helye:

Az 5.25 helyre szerelhetõ eszközök sínekbe kerülnek, így könnyen ki és be lehet ezeket szerelni. A meghajtók mögött ventilátorok vannak, ezek a gép hátlapja fele fújják a levegõt.

A tápegység szektor nincs túlzsúfolva, így a levegõ szinte akadály nélkül haladhat át.

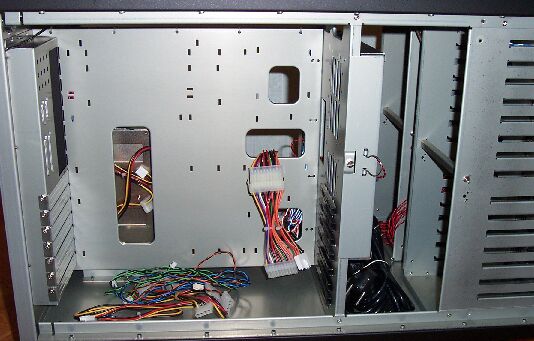

Az alaplapot rejtõ szektor is hatalmas:

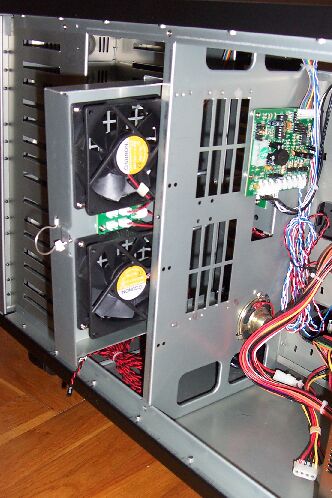

A szellõztetõ ventilátorok is rack szerûen lettek beszerelve, ezek páronként kihúzhatóak:

A fennti képen egy "aprócska" panel is látszik. Ez pl. a CPU ventilátor fordulatszámát, hõmérsékletet stb. mér és rendellenes mûködés esetén riaszt (hang és fényjelzéssel). Hátul a két tápegység kötött és az elõlapon van egy gomb, ezzel a hangjelzést ki lehet iktatni. Erre pl. összeszerelés során lehet szükség. De ezt nem érdemes kikötni, hiszen így pont a védõ funkciója szûnik meg.

Méri a belsõ hõmérsékletet, jumperrel állíthatjuk a maximális értéket. Ez 40, 50 és 60 fok lehet, e felett riasztást kapunk.

Szintén jumper segítségével tilthatjuk pl. a CPU ventilátor fordulatszámának a figyelését. Ugyanis a szerver alaplapok sokszor el sem indulnak, ha nem érzékelik, hogy a CPU ventilátor forog. (Mert a ventilátor csatlakozója, vagy az alaplapra van dugva, vagy a szerverház figyelõ elektronikájára.)

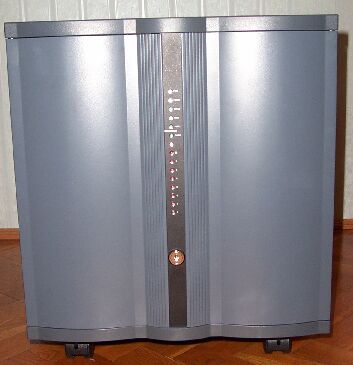

Hatalmas eloxált alumínium ajtói vannak:

Középen egy LED sor látható, Ebbõl 8db-ot tetszés szerint felhasználhatunk, 2db jelzi tápegységek mûködését, 1db a megfelelõ belsõ hõmérsékletet 1db a bekapcsolt állapotot és 1db a CPU hûtõventilátorának az üzemét, duál CPU esetén 2db LED jelzi ugyanezt.

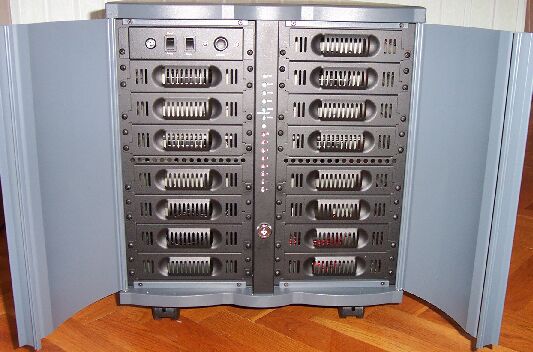

A LED sor alatt található zárat oldjuk a papírdobozról levakart kulccsal, akkor kinyithatjuk az ajtókat. Sajnos 1db 3.5 helyet sem találunk, így pl. egy floppy meghajtó és a winchesterek beszereléséhez egy keretre lesz szükségünk, amit nem mellékel a gyártó.

Az 5.25 helyekre beépítendõ meghajtók beszereléséhez le kell venni az alumínium ajtók mögött található árnyékoló lapokat. Normál PC ház esetén ki kell törni ezt a lapot, amit utána már nem lehet visszatenni. De itt ezeket csavarral rögzítették, zavarvédelmi okokból lehetõség szerint ahová lehet szereljük vissza.

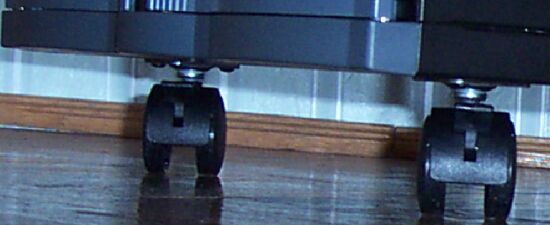

Alulra kerekeket szerelhetünk, ez nem árt, hiszen a kézi mozgatás nehézkes lenne. Természetesen ezeket a kerekeket mellékelik, ebbõl 2db-ra féket is szereltek.

Mûködés közben valóságos hurrikán tombol a házban, hiába a nagy teljesítményû 9cm-es ventilátorok rendesen megmozgatják a levegõt. Mondjuk ez némi hanggal is jár, de általában egy szervernél nem okoz problémát.

Számomra úgy tûnik, hogy kevés kábelt mellékelnek, így ha valaki rendesen telepakolja az 5.25 helyeket, akkor néhány táp elosztóról még gondoskodnia kell.
