Ez egy ISA helyre szerelhető erősítő, így kellő hangerőt biztosítunk egy nagy hangfallal.

Néhány hangkártya nem rendelkezik belső erősítővel, vagy nem kellő teljesítményű az erősítője, így gyakran az aktív hangfalakra marad a jel felerősítése. Az a tény, hogy a hangkártya nem rendelkezik teljesítmény végfokkal nem feltétlenül "gagyi" hangkártyára utal. Az egyik szempont az lehetett a tervezőknél, hogy a PC-ben nem igazán lehet hifi minőségű erősítőt létrehozni a másik az, hogy a PCI slot maximális áram terhelhetősége korlátozva van. Pl. a Sound Blaster LIVE hangkártyánál a hátsó hangfalak kimenetei erősítetlenül vannak kivezetve. Így ha nem aktív a hangfal, akkor szinte semmit sem hallunk. Ha valaki a már meglévő hangfalát szeretné használni, akkor jól jöhet egy erősítő kártya.

Az erősítő kártyát egy üres SLOT helyre kell beszerelni. Utána csatlakoztatni a tápegységhez végül rá kell kötnünk a hangfalakat és egy kábellal az erősítőhöz csatlakoztatnunk. Ilyen a 2x20Wattos Tempest erősítő kártya:

Ez hazai termék, de nem kell kétségbe esni. Néhány érdekes adatot itt találunk a kártyáról: www.hornos.hu. Az ára közepesnek mondható (11500Ft). Rendelkezésünkre állt egy próba darab, alig vártam, hogy kipróbálhassam.

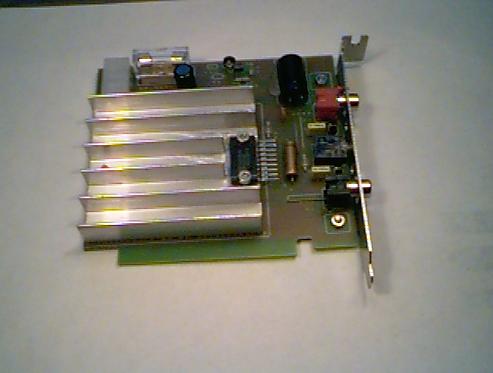

A dobozban találtam egy rövid leírást a beüzemelésről, kétfajta kábelt és egy biztosítékot. Hipp-hopp kivettem a kártyát a zacskóból, így nézett ki:

Tuldonképpen egy hűtőbordából és egy teljesítmény integrált áramkörből áll. Utánanéztem a katalógusban, ez az áramkör hivatalosan 14.4 Voltról tudja az elvi 2x20 Wattot. 12 Voltról maximum 2x17 Wattot produkálhat. De talán az a 2x3 Wattos eltérés még megengedhető, így jobban néz ki a doboza…

2.5 Amperes biztosítékkal védik az áramkört (vagy a PC tápot) a rendellenességektől. Ez azt jelenti, hogy az erősítő hatásfokát figyelembevéve úgy 2x12 Wattot tud maximálisan kiadni. A teszt során rendelkezésre álltak a megfelelő műszerek, ennyit tényleg tudott szinuszos üzemmódban, de utána kiolvadt a biztosíték. (A zenei teljesítmény ennél valamivel nagyobb lehet.)

Elvileg 2.5 Amperes terhelés a számítógép 12 Voltján nem túl sok. Ezért a gyártó is legalább 200 Wattos tápegység használatát ajánlja. De a hibakeresésnél már azt írja, hogy ha nem működik, akkor vegyünk 300 Wattos tápegységet. Ez teljesen felesleges, egy 200 Wattos 8 Ampert szokott tudni a 12 Voltján, még ha 2-3 winchester CDROM, CD író stb. van a gépben, akkor is marad annyi plusz a 12 Voltnál, hogy elég az erősítőnek.

De azt is figyelembe kell venni az áramfelvételnél, hogy egy dob beütés nagyon rövid ideig tart. A nagy hangerőnél 5 Amperes csúcs áramfelvételt is eredményezhet. De a legtöbben "normális" hangerővel hallgatják, pl. az MP3-es számokat, vagy nézik a DVD filmeket.

Térjünk rá a beszerelésre. Ez nem is olyan egyszerű. Egy ISA csatlakozóhelyet igényel. Noha az ISA csatlakozóba be kell dugni, ahhoz elektromosan nem csatlakozik. AZ ISA csak rögzíti a kártyát. Természetesen, mint minden kártyát egy csavarral rögzíteni kell a ház hátuljához. Sajnos az AMD tesztgépben nem volt ISA csatlakozó (ASUS A7V133), így egy ABIT BE6II-es alaplapba szereltem be.

Egyetlen egy helyen kellene egy kicsit belereszelni a kártyában, hogy a PCI foglalatba is bele lehessen dugni, ennyit megoldhatott volna a gyártó...

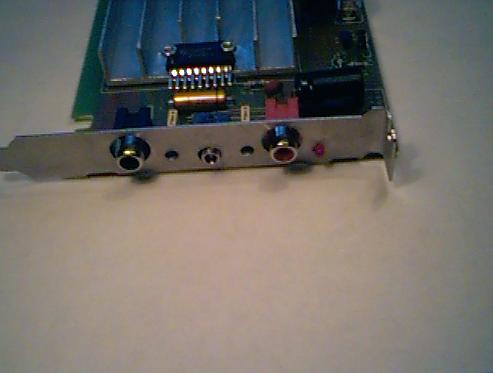

Két RCA típusú csatlakozóval kell a hangfalhoz csatlakozni. Ez a képen a két nagyobbacska hengeres csatlakozó. A kettő között van egy sztereó jack aljzat, oda kell csatlakoztatni a hangkártya felerősítendő kimenetét.

A leírásban az szerepel, hogy egy kivezérlésjelzőt is találok a kártyán. Mint kiderült, kivezérlés jelzőn egy darab LED-et értettek, ami akkor világít ha túlterhelődik az erősítő.

Az erősítő hűtőbordája elég kicsi ahhoz, hogy tartósan 7-8 Watt felett használjuk. Ekkor rá kell szerelni egy kis ventilátort. A leírás szerint elég egy házventilátor (8cm-es) a házba beszerelni, de a kártyák között ekkor meg sem moccan a levegő, így nem hűti eléggé a teljesítmény erősítő áramkört.

De ha tényleg csak normális hangerővel használjuk, akkor nincs szükség külön ventilátorra.

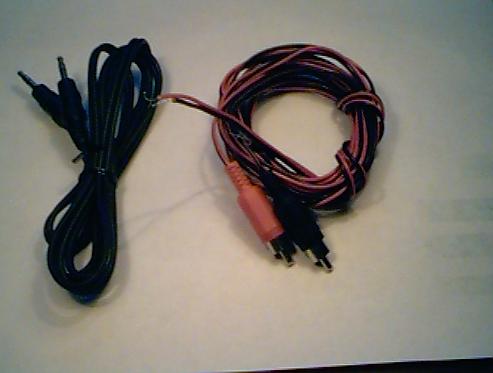

Ez a két kábel jár az erősítőhöz. Az egyik túl hosszú a másik meg túl rövid. Az erősítőkártya és a hangkártya közötti max. 10cm-es távolság áthidalásához egy kb. 3 méter hosszú kábelt adtak, míg a hangalakat nem helyezhetem túl messze, mert azoknak a kábele rövid. De ezt könnyen meg lehet oldani, bele lehet toldani.

Kizárólag olyan hangfalakat lehet használni, aminek egyik vezetéke sem csatlakozik máshová, valamint a hangfalak sincsenek egyéb helyen elektromosan összekötve. Ugyanis az erősítő kimenete nem földelt, azon 6 Voltos egyenfeszültség van (állandóan, kivéve, ha a gép ki van kapcsolva). Ez azért van, mert úgynevezett hídkapcsolású az erősítője. Ez annyit jelent, hogy a sztereóhoz elég lenne 2 erősítő. De ebben négy van, ezek speciális összekötésével lehet elérni, hogy a kivehető teljesítmény (adott feszültségen) megnégyszereződjön. Ez mindjárt fontos lesz...

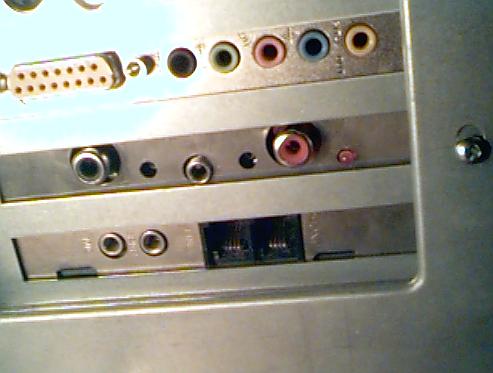

A kártya beszerelésénél volt némi probléma. Az elsőt már említettem, hogy ISA csatlakozót igényel, a másik az, hogy a csatlakozók iszonyú rossz helyen vannak. Ha a jack dugóba csatlakozó szeretnék dugni, akkor nem tehetem lejjebb (mint a képen), de ekkor a két RCA háza hozzáér a számítógép házához (mit a képen a fekete RCA aljzat). Említettem, hogy 6 Volt van az RCA házán a PC háza meg földelve van (0 Volt). Ekkor apró szikrázás közepette a biztosíték az örök vadászmezőkön landol (mint ahogy az nálam is történt).

Ha lejjebb nyomom a kártyát, akkor a jack dugót nem lehet bedugni. A biztosítékot senki ne cserélje ki erősebbre, mert a zárlat könnyen tönkreteheti a tápegységet, vagy egyéb alkatrészeket.

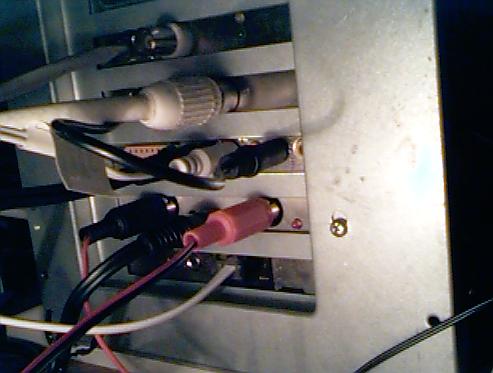

Nem volt más hátra, papír zsebkendővel, CD tokkal és minden kezembe akadó szigetelő anyaggal úgy próbáltam feszegetni és kipockolni a kártyát, hogy ne érjen hozzá fémesen a számítógép házához. Nos sikerült:

A környéken egyből kábelhegyek lettek, de ez végülis belefér, az asztal mögött nem látja senki.

Nos térjünk rá, hogy a "röpke" behelyezés után mit is tud az erősítőkártya:

A Soud Blaster LIVE erősítetlen kimenetére kötve kapta a jelet. Két monitor nagyságú fadobozos hangfalat használtam. Minőségileg elég szépen szólt az így összeállított rendszer. Teljesítmény tekintetében egy szobában szerintem ennyi bőven elég. A tápegység is bírt a kiképzést. Kipróbáltam 200 és 300 Wattos tápegységgel is simán működik. Az áramfelvétellel nem volt gond. Ha a hangerő a szomszédok ingerhatára alatt marad, akkor nem melegszik különösebben. Bár a huzamosabb (2-3 perc) teljes terhelést nem bírja. De azt a hangerőt, amit egy hangkártya általában tud, azt vidáman.

A legjobb az, hogy a mély hangok tisztességes kisugárzásához nem elég egy jó hangfal, azt nagy csúcsteljesítményt igényel (lásd dob leütés). Ha nincs elég tartalék az erősítőben, akkor elég nyomottan szólna, vagy érezni lehetne a torzítást. Mivel itt a rövid idejű teljesítmény adott, így a "mélynyomó" is belead apait, anyait.

Még egy fontos dolog: már sok házban az AGP hely felett, a ház hátulján van még egy üres hely. Elvileg oda is be lehet szerelni ezt a kártyát, hiszen a hely adott és csatlakozó sem akadályoz. De az ez egy csavar nem fogja olyan erősen, hogy az ISA csatlakozó nélkül megtartaná a súlyát. Ha üzem közben "kókad" le, akkor akkora zárlatot okozhat a videokártya hátulján a hűtőborda, amit a grafikus kártya nem biztos, hogy túlél. Így ide ne tegyük. (Egyébként a GPU-t felülről eléggé melegítené, ez sem kívánatos.)

Összefoglalva, némi barkácsolással a PCI-os csatlakozóba is bedugható a kártya (ha nem lenne üres ISA hely, vagy egyáltalán nincs az alaplapon). Némi ügyeskedéssel a csatlakozókat is be lehet dugni. Mindezt a kényelmetlenséget (szerintem) feledteti, hogy aktív hangfal nélkül is kellő teljesítményt nyújt. Nem recseg, és nem zúg, mint az aktív hangfalak egy része. A hang (jel) minőségével maximálisan elégedettek lehetünk.
